手動單梁橋式起重機也就是天車、桁吊的起重機的大車運行沒有電機，掛在主梁上的葫蘆不是電動葫蘆也是手拉葫蘆。整套運行和起升系統都不用電，全靠手拉移動運行。

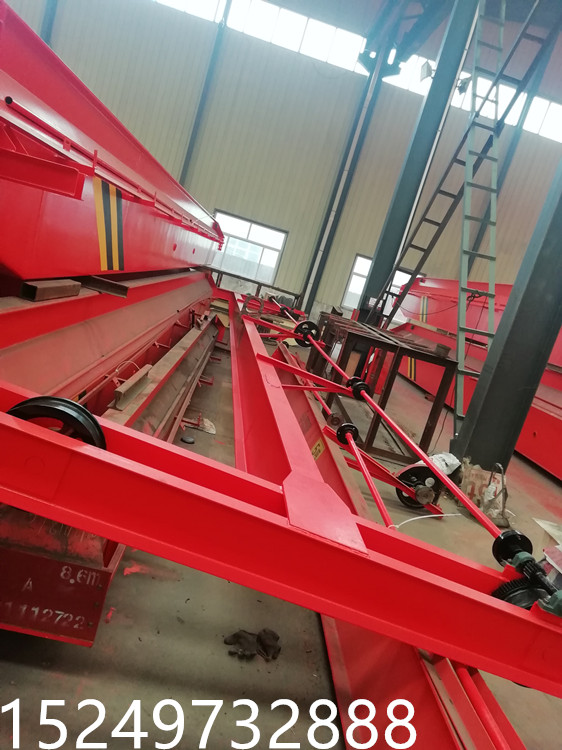

圖中是SDQ10t-13m手動單梁起重機、天車、桁吊，起重量10噸，跨度13米。使用時須配10噸單軌跑車和手拉葫蘆。適用于不常用的場合車間，使用頻率小，從而節省了起重機的成本。
| 技術參數 Technological parameter | | 起重量lifting weight | 1 | 2 | 3 | 5 | 10 | | 起升高度lifting height | 3--10 | | 工作制度working system | A3 | | 軌道面寬track surface width | 37-70 |
起重量
Lifting
weight | 跨度
Span

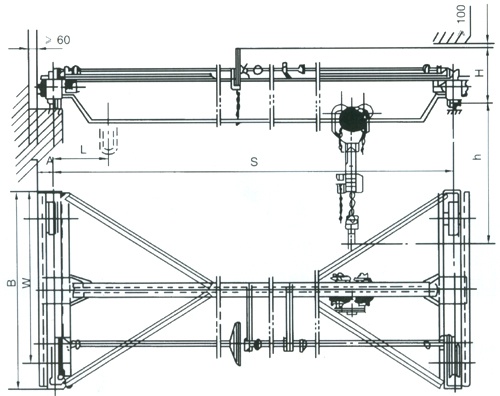

S | 基本尺寸Basic size | 吊鉤*限尺寸
hook limit size | 拽引力pulling force | 車輪直徑
wheel diameter | 大車輪壓
cart wheel pressure | 總重
total weight | | W | B | H | A | h | L | 起重lift | 小車handcart | 大車cart | | 不大于≦ | | t | m | (mm) | kg | (mm) | t | t | | 1 | 5 | 1200 | 1800 | 520 | 145 | 550 | 360 | 21 | 6 | 9.4 | 350 | 0.65 | 0.65 | | 6 | 0.67 | 0.69 | | 7 | 0.70 | 0.76 | | 8 | 580 | 380 | 0.72 | 0.81 | | 9 | 0.73 | 0.85 | | 10 | 0.76 | 0.94 | | 11 | 1600 | 2200 | 610 | 395 | 0.79 | 1.04 | | 12 | 0.81 | 1.09 | | 13 | 650 | 420 | 0.85 | 1.25 | | 14 | 0.86 | 1.31 | | 2 | 5 | 1200 | 1800 | 720 | 400 | 32.5 | 12 | 13.4 | 1.10 | 0.70 | | 6 | 1.13 | 0.74 | | 7 | 750 | 415 | 1.17 | 0.82 | | 8 | 1.19 | 0.87 | | 9 | 790 | 440 | 1.23 | 1.00 | | 10 | 1.26 | 1.06 | | 11 | 1600 | 2200 | 830 | 465 | 1.29 | 1.16 | | 12 | 1.33 | 1.32 | | 13 | 870 | 490 | 1.38 | 1.48 | | 14 | 1.40 | 1.55 | | 3 | 5 | 1200 | 1800 | 900 | 460 | 34.5 | 14 | 19.5 | 1.61 | 0.81 | | 6 | 1.64 | 0.87 | | 7 | 1.70 | 0.98 | | 8 | 940 | 485 | 1.72 | 1.05 | | 9 | 1.76 | 1.13 | | 10 | 1.79 | 1.20 | | 11 | 1600 | 2200 | 980 | 510 | 1.84 | 1.39 | | 12 | 1.87 | 1.46 | | 13 | 1030 | 540 | 1.94 | 1.72 | | 14 | 1.97 | 1.80 | | 4 | 5 | 1200 | 1800 | 600 | 150 | 1210 | 520 | 37.5 | 20 | 20 | 2.50 | 0.96 | | 6 | 2.57 | 1.03 | | 7 | 2.65 | 1.19 | | 8 | 1250 | 560 | 2.70 | 1.28 | | 9 | 2.75 | 1.36 | | 10 | 2.81 | 1.60 | | 11 | 1600 | 2200 | 1300 | 585 | 2.86 | 1.73 | | 12 | 2.95 | 1.89 | | 13 | 1360 | 625 | 2.98 | 2.09 | | 14 | 3.01 | 2.21 | | 5 | 5 | 1800 | 2600 | 720 | 160 | 1390 | 555 | 40 | 25 | 20 | 4.89 | 1.42 | | 6 | 5.01 | 1.49 | | 7 | 5.14 | 1.68 | | 8 | 1440 | 585 | 5.21 | 1.77 | | 9 | 5.29 | 1.87 | | 10 | 5.38 | 2.09 | | 11 | 1490 | 615 | 5.44 | 2.25 | | 12 | 5.50 | 2.38 | | 13 | 1550 | 650 | 5.60 | 2.57 | | 14 | 5.65 | 2.83 |
|
